Panou de control - 2QEW

Este panou pentru alimentarea și controlul sistemelor de actionare 2DR1 și 2DR2 pentru sistemele de sine.

Caracteristici tehnice

Alimentare: 1×230 VAC – 50 Hz, alte tensiuni disponibile la cerere

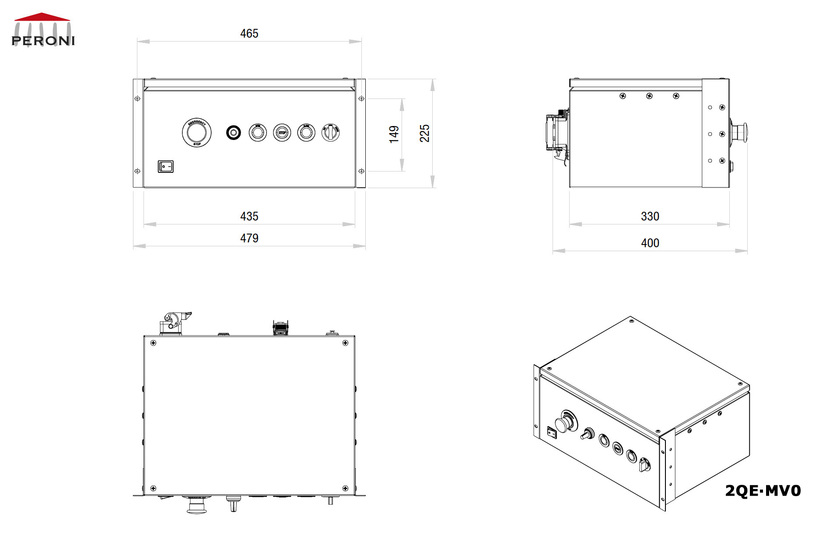

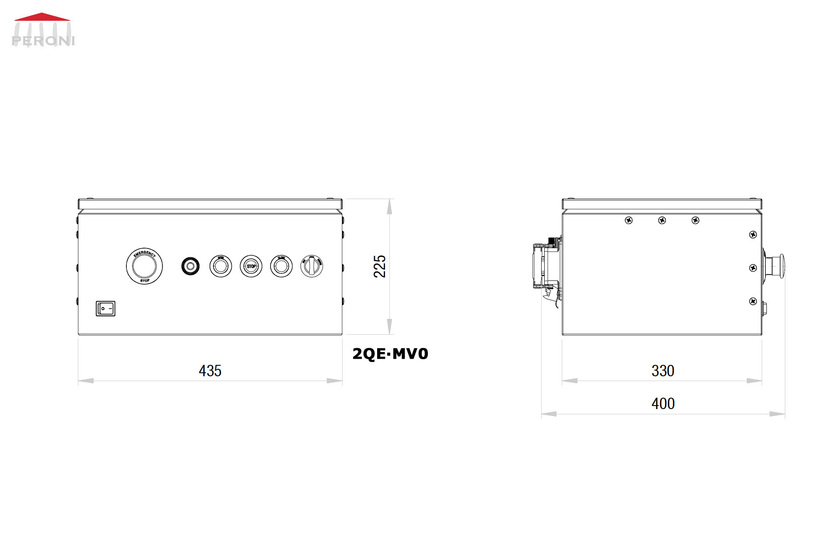

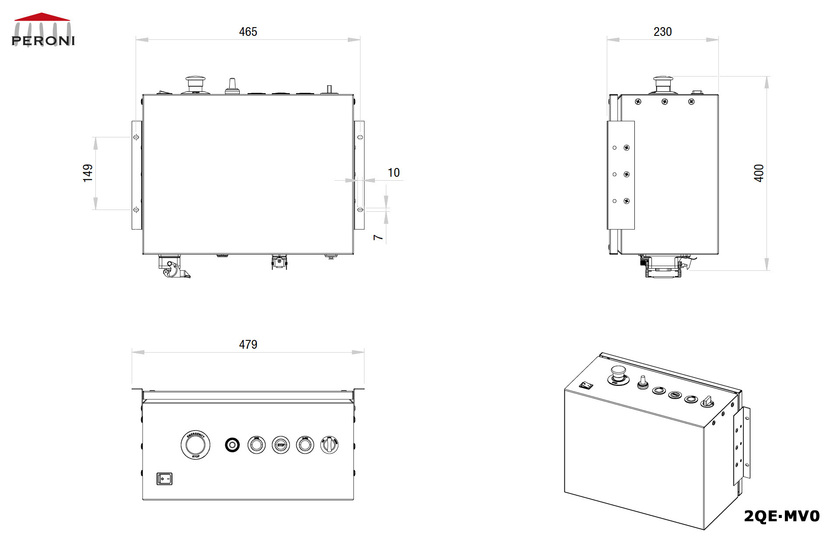

Dimensiuni: 50 x 40 x 24 cm
Greutate: 18 kg
Instalare: pe perete
Caracteristici:
– întrerupător de blocare a ușii
– buton de oprire de urgență
– cheie de dezactivare a comenzilor
– indicator luminos de alimentare
– selector de la distanță / local
– butoane de deschidere / oprire / închidere
– reglare a vitezei
– reglare a rampelor de accelerare / decelerare
– conector pentru conectarea alternativă a:
. ∙∙∙ panoului cu butoane cu viteză fixă
. ∙∙∙ panoului cu butoane cu viteză variabilă
. ∙∙∙ set telecomandă
. ∙∙∙ DMX
– conector buton de urgență
– conector cablu de control
Utilizare: – sistem de actionare R1-2DR1
– sistem de actionare R2-2DR2

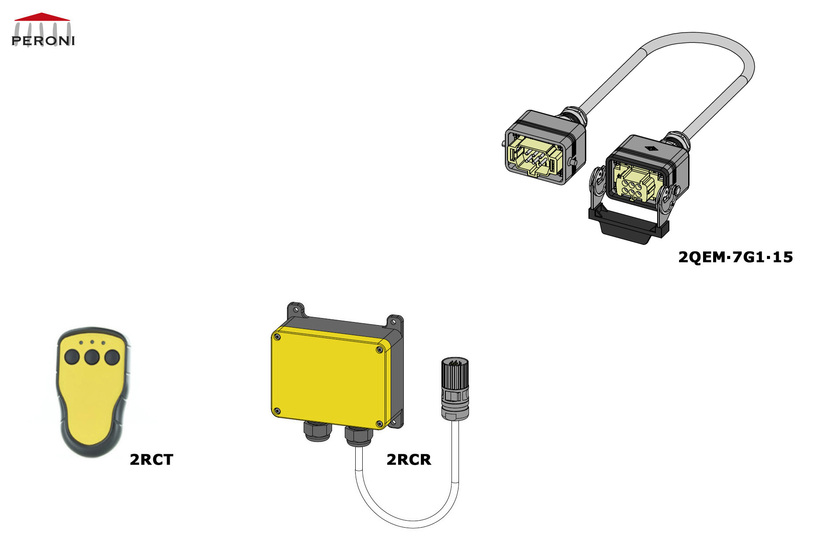

Accesorii optionale:
– cablu de control 15m 2QEM∙7G1∙15

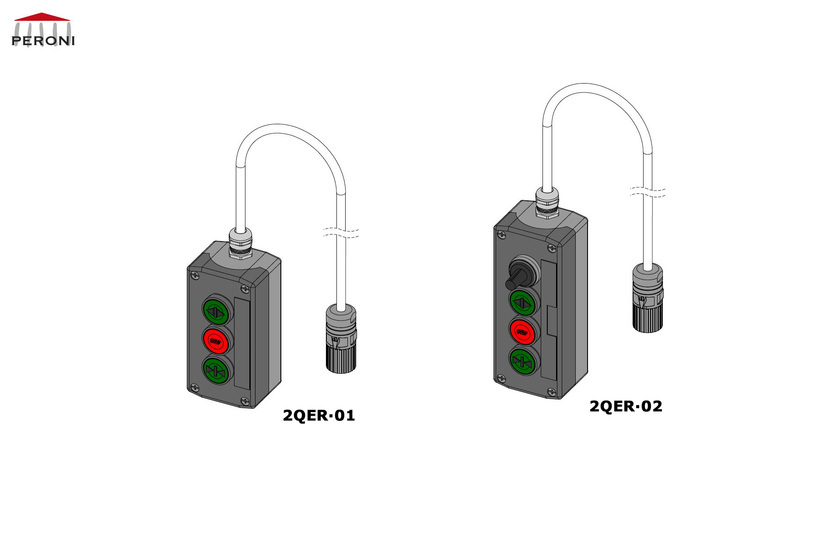

– panou cu butoane 2QER
– 2QEP – Remote pendant
– set telecomanda 2RC
-2DMX – DMX Link Box

Avertizare:
imaginile de pe aceasta pagina sunt orientative, produsele ilustrate pot fi modificate fara notificare prealabila.

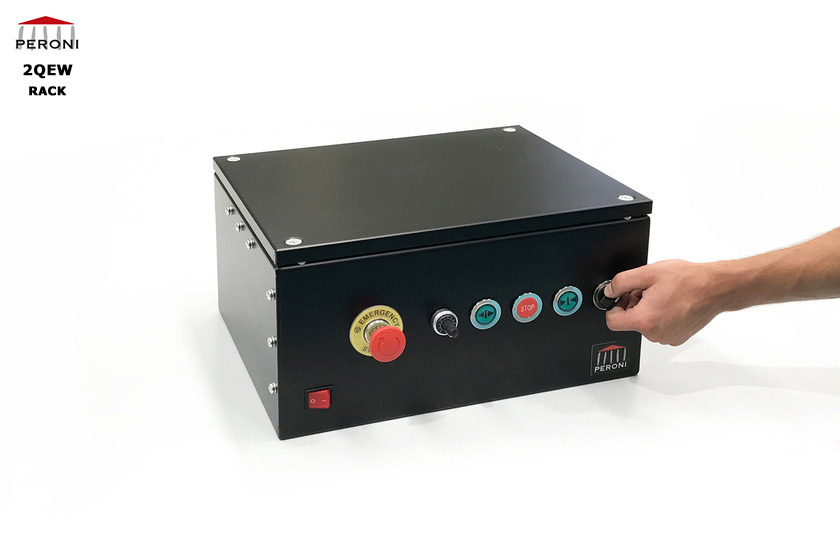

Panoul de control

Centru: panoul electric.

Stânga: 2DMX – DMX Link Box (opțional).

Accesoriile pentru controlul de la distanță al panoului trebuie conectate la conectorul corespunzător. În acest caz, selectorul corespunzător trebuie setat de la local la remote.

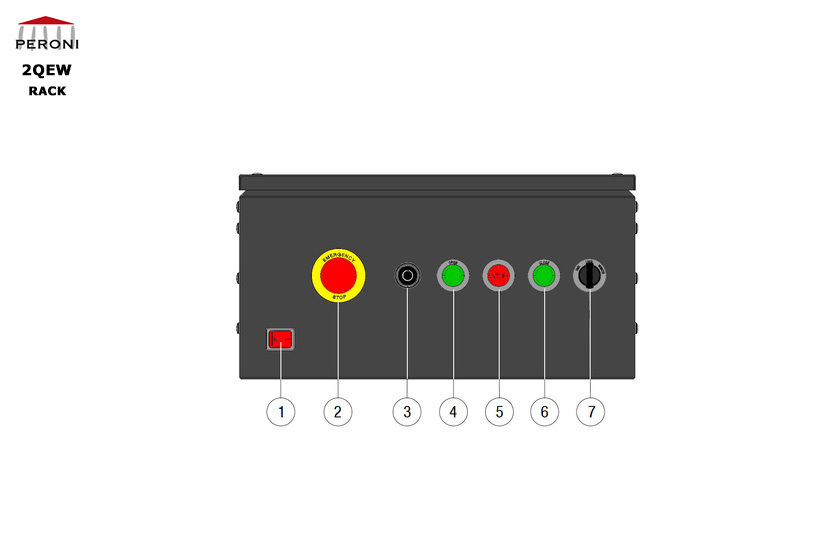

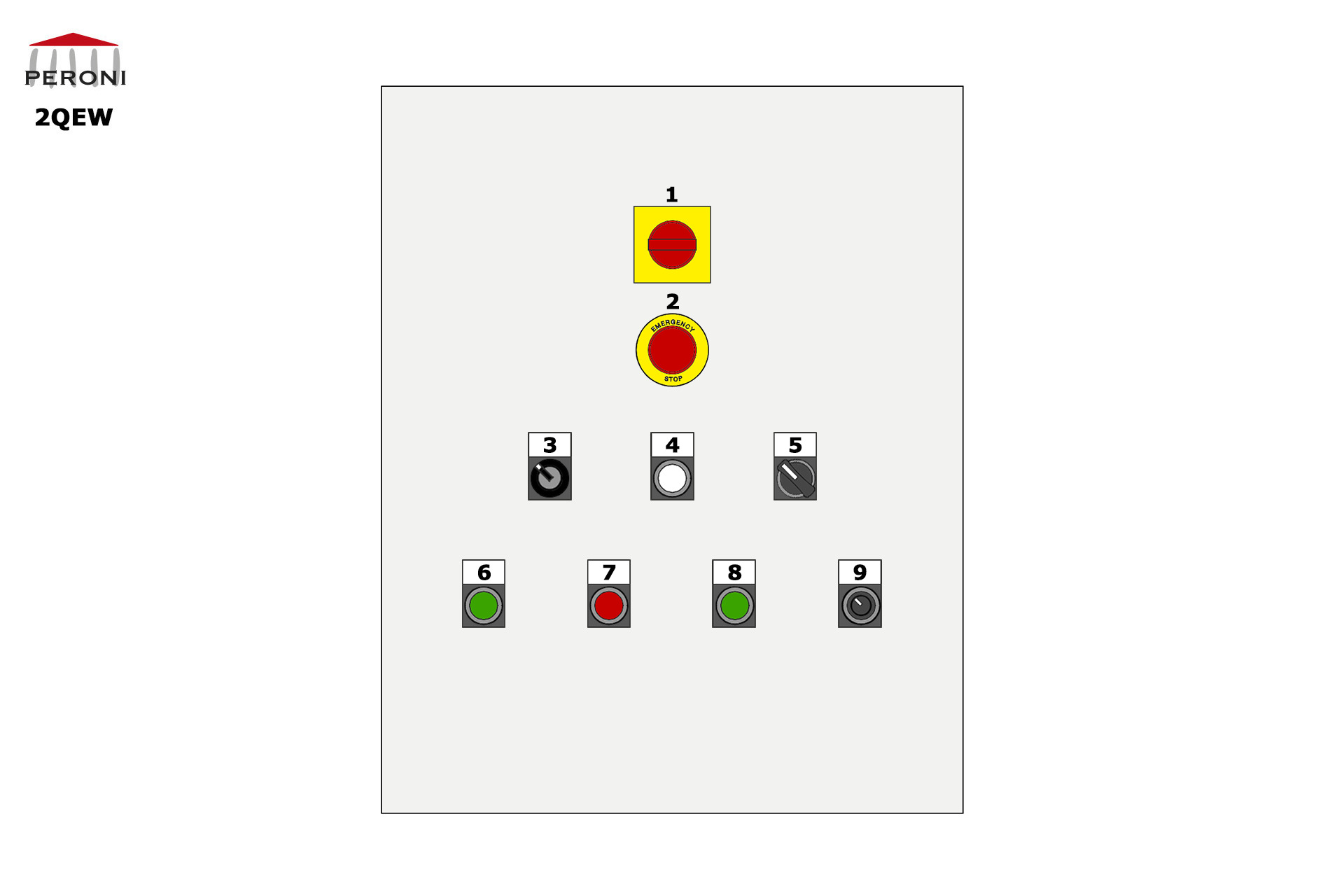

Panoul frontal
1. Întrerupător principal
2. Buton de oprire de urgență
3. Cheie de dezactivare a comenzilor
4. Indicator luminos de alimentare
5. Selector de la distanță / local
6. Deschidere
7. Oprire
8. Închidere
9. Potențiometru (reglarea vitezei)

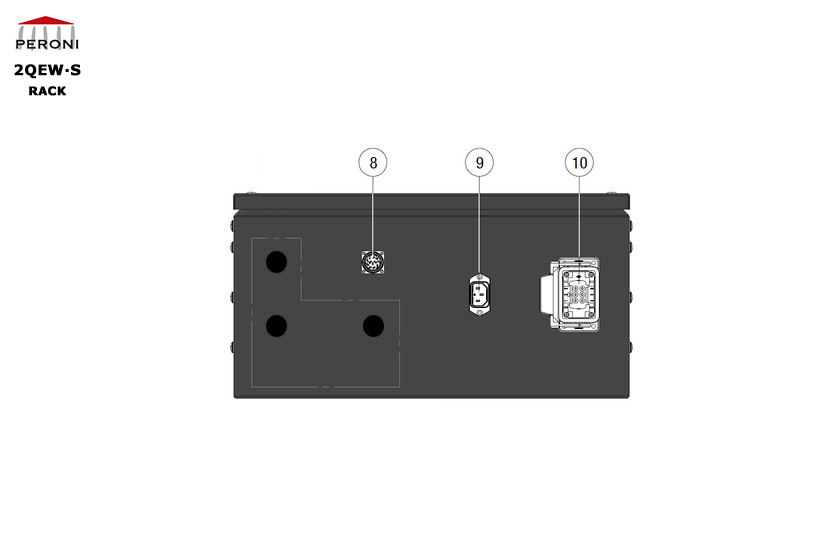

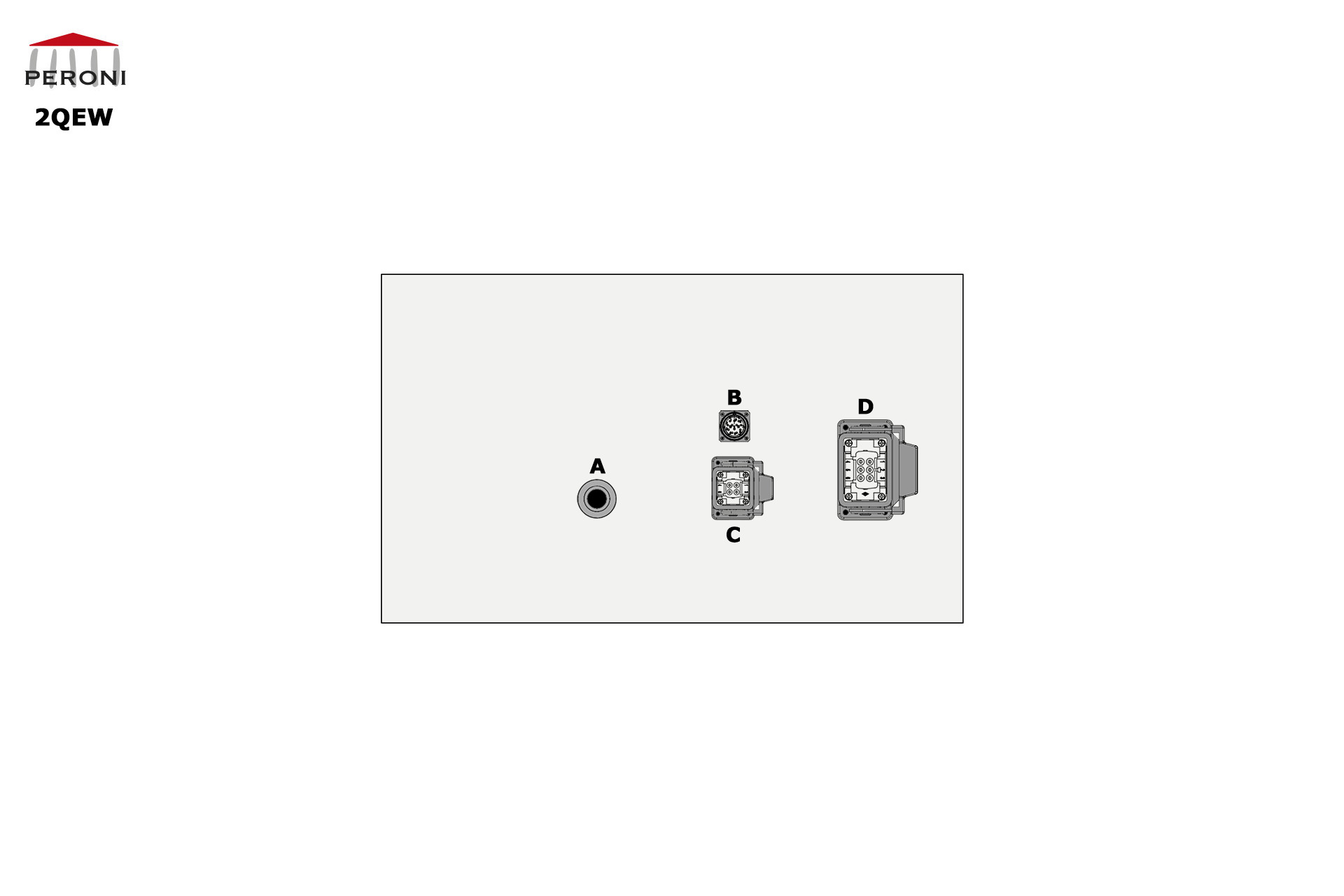

Partea inferioară – Conectori
A. Alimentare 1 x 230 VAC – 50 Hz
B. Conector pentru:
. . Panou cu butoane cu viteză fixă-2QER∙01
. . Panou cu butoane cu viteză variabilă-2QER∙02
. . Set telecomandă 2RC
. . Cutie de legătură DMX-2DMX
C. Conector pentru Buton de urgență 2QER∙ESB
D. Conector pentru Cablu de control 2QEM∙7G1
