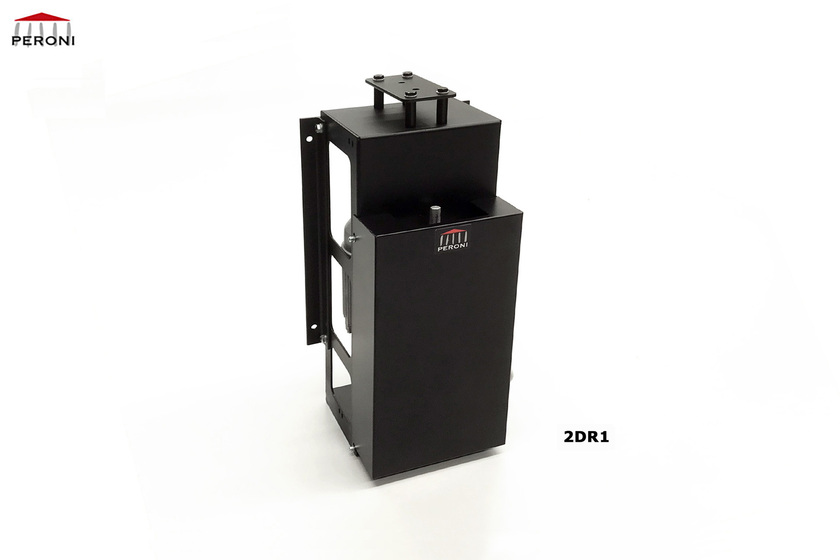

Sistem de actionare R1 - 2DR1
2DR1 este sistemul nostru de mișcare pentru cortine, conceput pentru a manevra cortine de până la 300 kg, asigurând robustețe, funcționare silențioasă și siguranță totală în fiecare aplicație.
Proiectat pentru sisteme acționate cu frânghie, atât drepte cât și curbate, este pe deplin compatibil cu șinele Atlas și TRX. Sistemul este versatil, conceput pentru a fi instalat la un capăt al șinei, poate fi montat și pe perete sau pe podea cu suporturi speciale.
Caracteristici generale
2DR1 este sistemul nostru de mișcare pentru cortine, conceput pentru a manevra cortine de până la 300 kg, asigurând robustețe, funcționare silențioasă și siguranță totală în fiecare aplicație.
Proiectat pentru sisteme acționate cu frânghie, atât drepte cât și curbate, este pe deplin compatibil cu șinele Atlas și TRX. Sistemul este versatil, conceput pentru a fi instalat la un capăt al șinei, poate fi montat și pe perete sau pe podea cu suporturi speciale.
2DR1 integrează un sistem cu arc pentru controlul tensiunii frânghiei, îmbunătățind tracțiunea scripetelui de antrenare. Dispune de asemenea de o eliberare mecanică manuală pentru a decupla scripetele de motor, convenabil țn timpul instalării și util în situații de oprire de urgență.
Toate comenzile principale sunt extrem de ușor de gestionat. Viteza variabilă permite controlul precis al mișcării, adaptându-se perfect la cerințele scenei. Rampele de accelerare și decelerare sunt, de asemenea, reglabile pentru a asigura tranziții line și controlate.
2DR1 este pregătit pentru control de la distanță prin panou de control cu fir sau control radio. Versiunea Pro a panoului de control 2QEW – W suportă și protocolul DMX. Toate unitățile de panou 2QEW – W sunt independente și situate departe de motor pentru o întreținere mai rapidă, fără a ocupa spațiu deasupra capului.
Fiecare teatru și spațiu scenic este unic. Noi oferim posibilitatea de a personaliza sistemul pentru a se potrivi perfect nevoilor dumneavoastră. La cerere sunt disponibile configurații speciale cu sisteme de frânare acționate independent și sistem automat cu eliberare la sol.
Caracteristici tehnice
Dimensiuni: 230 x 226 x h 578 mm
Greutate: 19,3 kg
Putere: 0,37 kW
Cuplu: 26,5 Nm
Sarcina maxima: 300 kg (200 kg sina curba)
Viteza reglabila: 0,0 ÷ 1,0 m/s
Alimentare: 1×230 VAC – 50 Hz
Caracteristici:
– compatibil cu Atlas și TRX
– opțiuni de montare: șină, perete sau podea
– scripete de antrenare cu 2 caneluri pentru franghie de poliester de 8 mm – 3E8
– intinzator cu arc incorporat
– sistem manual de eliberare mecanică
– cablu de control de 15m -2 QEM∙7G1∙15
– 2 cabluri cu limitator de cursă și conectori XLR
– funcționare silențioasă conform standardelor CEI EN 60034-9
Unitatea de control
Componente optionale
– panou cu butoane 2QER
– set telecomanda 2RC
– 2DMX – DMX Link Box
Fixare/montare
2DR1A∙01 – Kit de montare pe șină pentru Atlas
2DR1A∙02 – Kit de montare pe șină pentru TRX
2DR1A∙03 – Kit de montare pe perete
2DR1A∙04 – Kit de montare pe podea

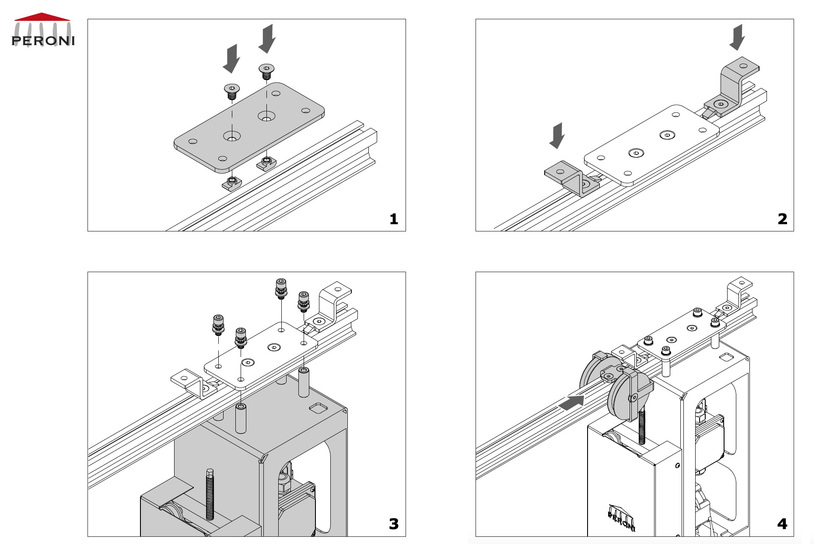

2DR1A∙02 – Kit de montare pe șină pentru TRX
1. Fixarea plăcii suport pe șină 1T01
2. Fixarea suporturilor șinei (1T30 sau altele)
3. Fixarea plăcii de sprijin la sistemul de antrenare a cablurilor R1
4. Poziționarea roții duble 1T21 – rola de capat

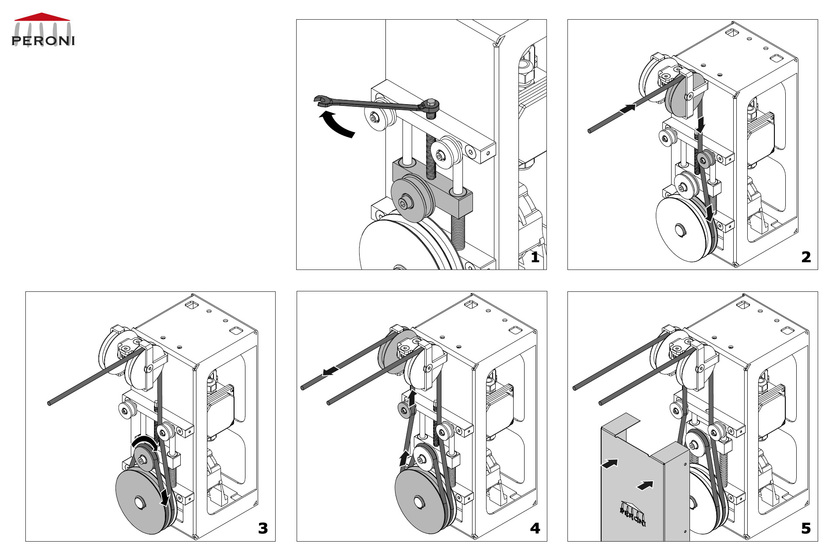

Introducerea frânghiei 3E
1. Comprimarea arcului tensor
2. În canelura din spate a scripetei de tracțiune
3. În scripetele de retur și în canelura frontală
4. La 1T21 – Scripete dublu cap al șinei
5. Eliberarea arcului întinzătorului și închiderea

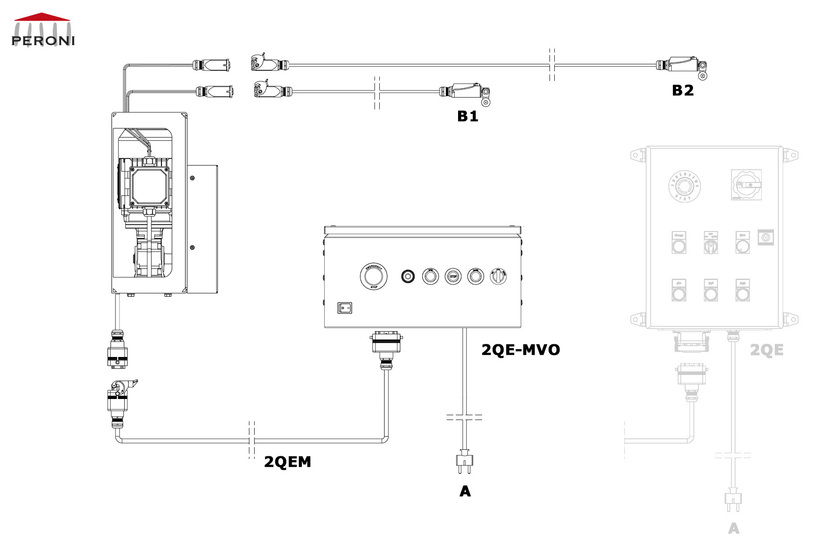

Schema electrica
Alimentare A – 230 VAC – 50 Hz
panou de control 2QEW
2QE – Panou generic sau personalizat
cablu de control 2QEM∙7G1∙15 – 15 m

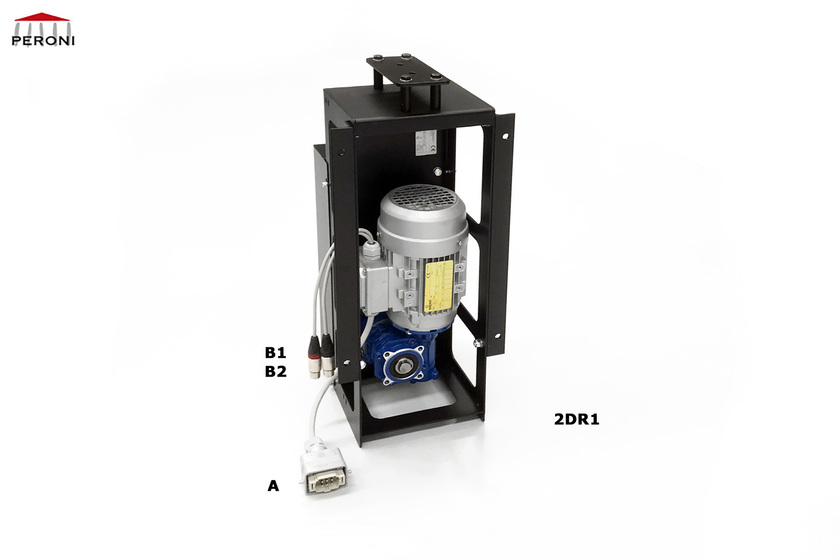

sistem de actionare 2DR1
B1 – Întrerupător limită de deschidere
B2 – Întrerupător de limită de închidere
