Sistem de actionare R2 - 2DR2
Sistemul R2 este un motor pentru cortine de dimensiuni mici și mijlocii.
Este proiectat pentru sistemele de tip TRX și este proiectat pentru atașarea la un capăt al șinei.
Caracteristici generale
Sistemul R2 este un motor pentru cortine de dimensiuni mici și mijlocii.
Este proiectat pentru sistemele de șine de tip TRX și este proiectat pentru atașarea la un capăt al șinei.
Rola de tracțiune a cablului este cuplată direct pe arborele principal al motorreductorului.
Prin urmare, componentele sunt limitate la elementele esențiale, cu beneficii importante pentru costuri și fiabilitate.
Alimentarea standard și controlul se realizează prin intermediul panoului cu viteză variabilă 2QEW – W care dispune de diverse opțiuni suplimentare de control (comandă de la distanță, DMX etc.).
Motorul 2DR2 este, prin urmare, componenta ideală pentru automatizarea simplă și rentabilă a unui sistem de șenile de tip profesional.
Caracteristici tehnice

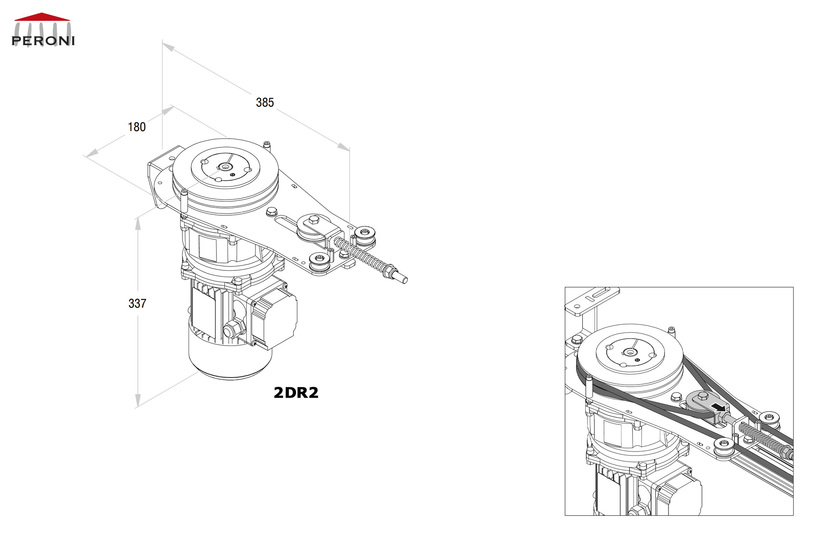

Dimensiuni: 385 x 180 x h 337 mm
Greutate: 13,5 kg
Putere: 0,18 kW
Cuplu: 21 Nm
Viteza reglabila: 0,0 ÷ 1,0 m/s
Alimentare: 1×230 VAC – 50 Hz
Caracteristici:
– cablu de alimentare cu conector
– 2 cabluri limitatoare cu conectori
– întinzător de cablu cu arc încorporat
– scripete pentru franghie de Ø 8 mm
– șuruburi pentru fixare la sina 1T01 – TRX Rail
– viteza variabila 0,0 ÷ 0,6 m/s (cu panou 2QEW – W)
– nivelul de zgomot Standarde CEI EN 60034-9
– pentru cortine cu o greutate de până la 125 kg (dispunere dreaptă)
– pentru cortinecu o greutate de până la 100 kg (sina curba)
Unitatea de control
2QEW – Panou standard W
– comenzi de deschidere/oprire/închidere
– reglarea vitezei
– oprire de urgenta
– gata pentru telecomenzi (cu fir sau radio)
– comutator invers motor
Telecomanda-optional
– panou cu butoane 2QER
– set telecomanda 2RC
-2QEP
-2QEX-DMX512
Fixare/montare

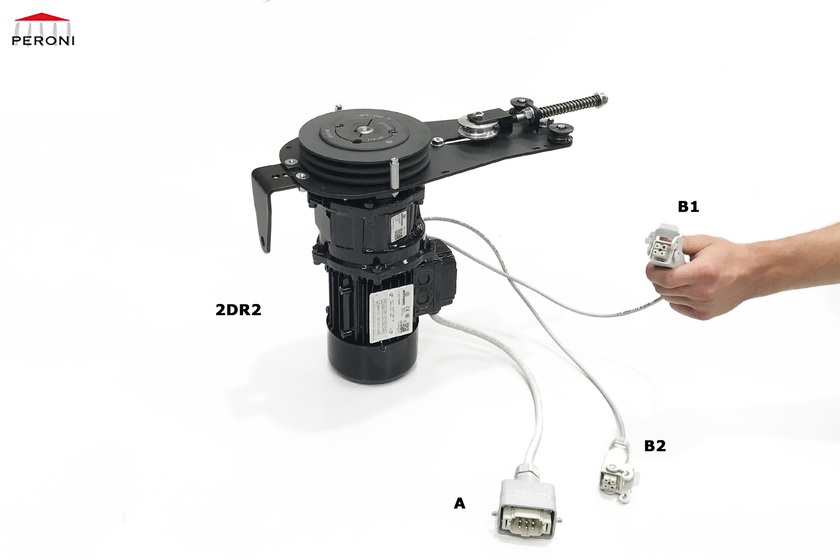

2DR2
A – 230 VAC – ștecher de alimentare 50 Hz
B1 – Priză întrerupător limita de deschidere
B2 – Priză întrerupător de limită de închidere
Dreapta jos: fixarea sistemului R2 pe șina 1T01 – TRX.
3E – frânghie Poly și întinzătorul de cablu cu arc integrat.

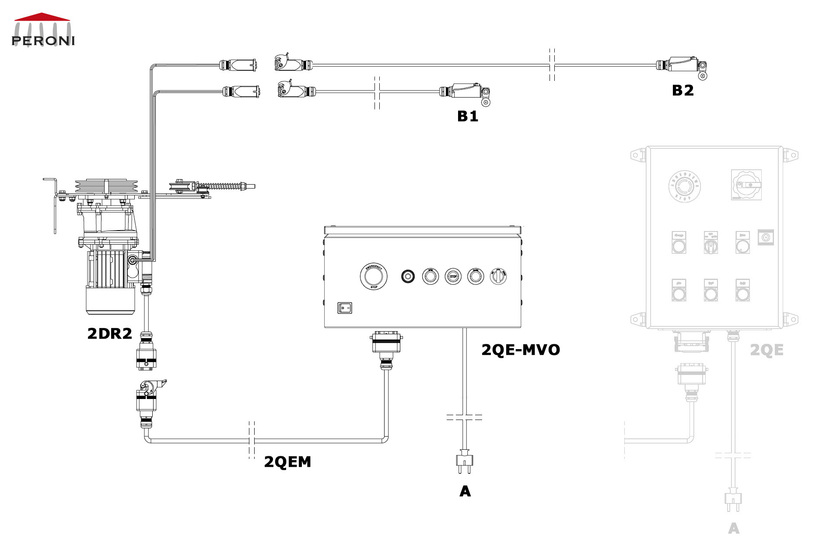

Schema electrica
Alimentare A – 230 VAC – 50 Hz
panou de control 2QEW
2QE – Panou generic sau personalizat
cablu de control 2QEM∙7G1∙15 – 15 m
sistem de actionare 2DR2
B1 – Întrerupător limită de deschidere
B2 – Întrerupător de limită de închidere
